Kuinka vaihtuvataajuinen ruuvikompressori parantaa paineilman tehokkuutta?

Sisällysluettelo

1. Vaihtuvataajuisten ruuvikompressorien ymmärtäminen
2. Miksi ilman kysynnän muuttuminen aiheuttaa kustannusongelman?
3. Kuinka muuttuvan taajuuden ohjaus toimii
4. Tärkeimmät edut teollisuuskäyttäjille
5. Muuttuva taajuus vs. kiinteänopeuksinen toiminta
6. Tärkeitä tekijöitä kompressoria valittaessa
7. Asennus- ja järjestelmäsuunnittelunäkökohdat
8. Suorituskykyä suojaavat huoltokäytännöt
9. Yleisimmät osto- ja käyttövirheet
10. Käytännön ostajan tarkistuslista
11. Usein kysytyt kysymykset
12. Johtopäätös

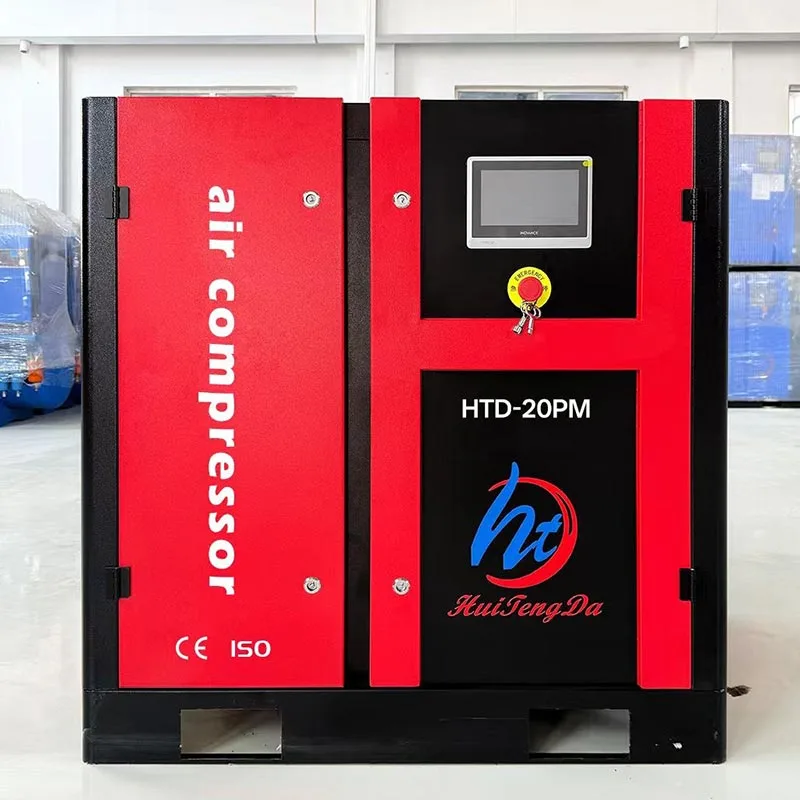

Vaihtuvataajuisten ruuvikompressorien ymmärtäminen

Vaihtuvataajuinen ruuvikompressori on teollisuusilmakompressori, joka käyttää taajuusmuuttajaa, jota yleisesti kutsutaan VFD:ksi, säätämään moottorinsa pyörimisnopeutta. Sen sijaan, että kompressori toimisi yhdellä kiinteällä nopeudella koneen käydessä, se voi lisätä tai vähentää moottorin nopeutta vaaditun paineilmamäärän mukaan.

Peruskonsepti on yksinkertainen: kun tehdas tarvitsee enemmän ilmaa, kompressori lisää tehoa; kun kysyntä laskee, moottori hidastuu. Tämä tekee kompressorista erityisen sopivan tiloihin, joissa pneumaattiset laitteet, tuotantoaikataulut tai prosessivaatimukset aiheuttavat huomattavia vaihteluita ilmankulutuksessa.

Ruuvipuristusmekanismi tuottaa jatkuvaa paineilmatuotantoa, kun taas säädettävä taajuusjärjestelmä hallitsee kapasiteettia. Yhdessä nämä tekniikat voivat tarjota herkemmän paineilmaratkaisun kuin perinteinen kiinteänopeuksinen kone sovelluksissa, joissa kysyntä vaihtelee.

Miksi ilman kysynnän muuttuminen aiheuttaa kustannusongelman?

Yksi paineilmajärjestelmien yleisimmistä haasteista on, että kysyntä muuttuu pitkin päivää. Tuotantolinja voi toimia täydellä kapasiteetilla yhden vuoron aikana, osittaisella kapasiteetilla toisen vuoron aikana ja pysähtyä kokonaan taukojen tai yön aikana.

Kiinteänopeuksisella kompressorilla on rajalliset tavat reagoida näihin muutoksiin. Se käyttää yleensä lastauksen ja purkamisen ohjausta kapasiteetin säätämiseen. Kun järjestelmän paine saavuttaa tietyn tason, kompressori saattaa purkaa, vaikka moottori kuluttaa edelleen tehoa. Kun paine laskee, se latautuu uudelleen.

Tämä toimintamalli voi muuttua tehottomaksi, kun keskimääräinen ilmantarve on huomattavasti pienempi kuin kompressorin maksimikapasiteetti. Ylimitoitettu laitteisto voi pahentaa tilannetta, koska kone voi viettää suuren osan käyttöajastaan ​​osakuormalla.

• Tuotantoaikataulut voivat aiheuttaa suuria eroja lentoliikenteen kysynnässä.
• Useat pneumaattiset koneet voivat käynnistyä ja pysähtyä itsenäisesti.
• Ilmavuodot voivat luoda keinotekoista kysyntää.
• Painevaatimukset voivat vaihdella prosessien välillä.
• Ylisuuri kompressori voi toimia tehottomasti alhaisella tarpeella.

Näissä olosuhteissa kompressorin tehon sovittaminen reaaliaikaiseen kysyntään voi olla tärkeä tapa parantaa järjestelmän taloudellisuutta.

Kuinka muuttuvan taajuuden ohjaus toimii

Taajuusmuuttaja ohjaa kompressorin moottoriin syötettyä sähkötaajuutta. Koska moottorin nopeus liittyy sähkötaajuuteen, taajuutta säätämällä kompressori voi muuttaa pyörimisnopeuttaan.

Paineanturi valvoo jatkuvasti paineilmajärjestelmää. Säädin vertaa todellista järjestelmän painetta tavoitepaineeseen. Jos paine alkaa laskea alavirran kysynnän kasvaessa, kompressori voi kiihtyä. Jos tarve pienenee ja järjestelmän paine nousee, kompressori voi hidastua.

Tarkka ohjausalue ja suorituskyky riippuvat kompressorin rakenteesta, moottorista, VFD:stä, säätimestä, paineasetuksesta, ympäristöolosuhteista ja sovelluksesta. Ostajien tulisi siksi arvioida järjestelmän täydellistä suorituskykyä pelkän moottorin tehon sijaan.

Tärkeimmät edut teollisuuskäyttäjille

1. Parempi energiansovitus

Energiankulutus on usein yksi suurimmista paineilmaan liittyvistä juoksevista kustannuksista. Tuotannon kysynnän vaihtelussa nopeussäätöinen käyttö voi vähentää käytetyn energian määrää aikoina, jolloin kompressorin täysi teho on tarpeeton.

2. Vakaampi ilmanpaine

Paineen epävakaus voi vaikuttaa pneumaattisiin työkaluihin, toimilaitteisiin, venttiileihin ja tuotantoprosesseihin. Vaihtuvataajuinen ruuvikompressori voi reagoida dynaamisesti kysynnän muutoksiin ja auttaa pitämään paineen lähempänä haluttua toimintapistettä, kun se on oikein mitoitettu ja ohjattu.

3. Vähemmän tarpeetonta pyöräilyä

Toistuva lastaaminen ja purkaminen voi luoda tehottomia käyttöolosuhteita. Säädettävä nopeussäätö tarjoaa asteittaisemman tavan säätää tehoa, mikä voi olla hyödyllistä sovelluksissa, joissa kysyntä muuttuu jatkuvasti.

4. Joustava tuotantotuki

Valmistajat lisäävät usein tuotantolaitteita ajan myötä. Hyvin valittu vaihtuvataajuuskompressori voi tarjota hyödyllistä joustavuutta, kun kysyntä ei pysy vakiona tai kun eri tuotantolinjat toimivat eri tehoilla.

5. Mahdolliset elinkaarikustannusedut

Ostohinta on vain yksi osa kompressorin omistuksesta. Sähkö, huolto, seisokit, vaihtokomponentit ja käyttöolosuhteet vaikuttavat kaikki kokonaiskustannuksiin laitteen käyttöiän aikana. Todellista kuormaa vastaava kompressori voi olla taloudellisempaa kuin pelkkä suurimman käytettävissä olevan koneen valinta.

Muuttuva taajuus vs. kiinteänopeuksinen toiminta

Sekä vaihtuvataajuiset että kiinteänopeuksiset ruuvikompressorit voivat olla tehokkaita teollisia ratkaisuja. Parempi valinta riippuu sovelluksen kysyntäprofiilista eikä siitä, että jokin tekniikka on yleisesti ylivoimainen.

Tärkein askel on ymmärtää todellinen ilmantarvekäyrä ennen laitteiden ostamista.

Tärkeitä tekijöitä kompressoria valittaessa

Vaihtuvataajuisen ruuvikompressorin valitseminen vain tyyppikilven moottorin tehon perusteella voi johtaa huonoon suorituskykyyn. Luotettavampi hankintaprosessi alkaa laitoksen paineilmavaatimuksista.

1. Vaadittu ilmavirta:Määritä normaali, huippu- ja vähimmäisilmankulutus sen sijaan, että luottaisi vain arvioituun tuotantokapasiteettiin.
2. Työpaine:Tunnista käyttöpaikassa vaadittava paine ja ota huomioon koko jakelujärjestelmän painehäviöt.
3. Kysynnän vaihtelut:Analysoi, muuttuuko ilmankulutus työvuoron, prosessin, vuodenajan tai tuotantoaikataulun mukaan.
4. Moottorin ja VFD:n laatu:Käyttöjärjestelmän tulee olla sopiva jatkuvaan teolliseen käyttöön.
5. Ohjausjärjestelmä:Etsi selkeää valvontaa, paineenhallintaa ja hyödyllisiä käyttötietoja.
6. Jäähdytysvaatimukset:Ympäristön lämpötila, ilmanvaihto ja asennusolosuhteet voivat vaikuttaa suorituskykyyn ja käyttöikään.
7. Pääsy huoltoon:Suodattimien, erottimien, öljyjärjestelmien ja muiden huoltokomponenttien tulee olla kohtuullisen ulottuvilla.
8. Myynnin jälkeinen tuki:Varaosien saatavuus ja tekninen tuki voivat olla kriittisiä tuotannon jatkuvuuden kannalta.

Asennus- ja järjestelmäsuunnittelunäkökohdat

Jopa korkealaatuinen kompressori voi toimia huonosti, jos ympäröivää paineilmajärjestelmää ei ole suunniteltu oikein. Asennuksen tulee tarjota riittävä ilmanvaihto, asianmukainen sähköteho, riittävä huoltoväli ja suoja liialliselta pölyltä tai kosteudelta.

• Asenna kompressori puhtaaseen, riittävästi tuuletettuun tilaan.
• Säilytä riittävästi tilaa tarkastusta ja huoltoa varten.
• Käytä oikeankokoisia sähköliitäntöjä ja suojalaitteita.
• Suunnittele putkistot minimoimaan tarpeettomat painehäviöt.
• Tarkista järjestelmä paineilmavuotojen varalta.
• Käytä sovellukseen sopivaa suodatusta ja ilmankäsittelyä.
• Ota huomioon vastaanottimen kapasiteetti ja järjestelmän tilavuus paineen vakautta arvioidessasi.
• Pidä käyttöolosuhteet valmistajan määrittämien rajojen sisällä.

Paineilmajärjestelmä tulee nähdä integroituna verkkona yhden koneen sijaan. Kompressorin parantaminen jättäen huomioimatta vuodot, rajoittavat putkistot tai väärät paineasetukset voivat jättää merkittäviä tehokkuusmahdollisuuksia toteutumatta.

Suorituskykyä suojaavat huoltokäytännöt

Säännöllinen huolto auttaa säilyttämään kompressorin tehokkuuden ja vähentämään odottamattomien sammutusten riskiä. Tarkan huoltovälin tulee aina noudattaa laitevalmistajan suosituksia ja todellisia käyttöolosuhteita.

Käyttäjien tulee myös kiinnittää huomiota epänormaaliin meluon, tärinään, lämpötilan muutoksiin, paineen epävakauteen ja epätavalliseen energiankulutukseen. Näiden olosuhteiden varhainen tunnistaminen voi auttaa estämään pienistä ongelmista kalliita tuotantoongelmia.

Yleisimmät osto- ja käyttövirheet

1. Laitteen valinta pelkästään moottorin tehosta.Moottorin koko ei kerro kaikkea. Myös ilmavirralla ja toimintakyvyllä on merkitystä.
2. Todellinen kysyntäprofiili huomioimatta.Maksimikysyntä ei välttämättä ole sama kuin keskimääräinen kysyntä.
3. Paineen asettaminen tarpeettoman korkeaksi.Korkeammat painevaatimukset voivat lisätä energiankulutusta, ja ne tulee perustella sovelluksella.
4. Paineilmavuodot huomioimatta.Kompressori voi näyttää alimitoista, kun todellinen ongelma on vuoto.
5. Näkymä asennusympäristöön.Korkea ympäristön lämpötila, huono ilmanvaihto ja saastuminen voivat vaikuttaa luotettavuuteen.
6. Keskity vain ostohintaan.Sähkö- ja ylläpitokustannukset voivat kasvaa huomattavasti laitteen käyttöiän aikana.

Nämä virheet ovat erityisen tärkeitä tehtaille, jotka ostavat laitteita pitkäaikaista tuotantoa varten. Teknisesti sopiva kompressori tulee arvioida osana täydellistä paineilmajärjestelmää eikä eristettynä koneena.

Käytännön ostajan tarkistuslista

Ennen tarjouksen pyytämistä valmistele seuraavat tiedot:

Näiden tietojen antaminen antaa kompressorin toimittajalle mahdollisuuden antaa sovelluskohtaisemman suosituksen ja vähentää merkittävästi yli- tai alimittaisten laitteiden ostamisen riskiä.

Usein kysytyt kysymykset

Johtopäätös

Vaihtuvataajuinen ruuvikompressori on suunniteltu yksinkertaisen mutta tärkeän teollisen periaatteen ympärille: paineilmatuotannon tulee vastata todellista kysyntää. Säätämällä moottorin nopeutta järjestelmä voi tarjota joustavamman vastauksen muuttuviin ilmavirtavaatimuksiin samalla kun se tukee paineen vakautta ja mahdollisesti parantaa energiatehokkuutta.

Itse kompressori on kuitenkin vain osa ratkaisua. Oikea mitoitus, sopivat paineasetukset, tehokas putkisto, vuotojen hallinta, asianmukainen asennus ja säännöllinen huolto vaikuttavat kaikki lopputulokseen. Valmistajien, jotka arvioivat uutta paineilmajärjestelmää, nämä tekijät tulee ottaa huomioon yhdessä ennen ostopäätöksen tekemistä.

Qingdao Huitengda Machinery Equipment Co., Ltd.keskittyy teollisuuden koneratkaisuihin ja voi auttaa asiakkaita arvioimaan paineilmavaatimuksia sovellusolosuhteiden, käyttövaatimusten ja laitekokoonpanon mukaan. Sen sijaan, että valitsisivat kompressorin pelkästään nimellistehon perusteella, asiakkaat voivat työskennellä kokeneen toimittajan kanssa kehittääkseen ratkaisun, joka vastaa paremmin heidän todellisia tuotantotarpeitaan.
